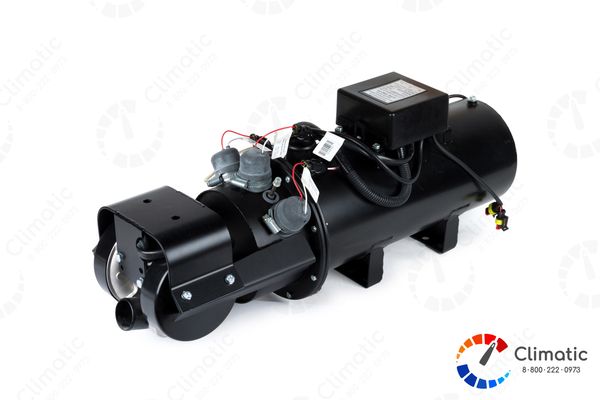

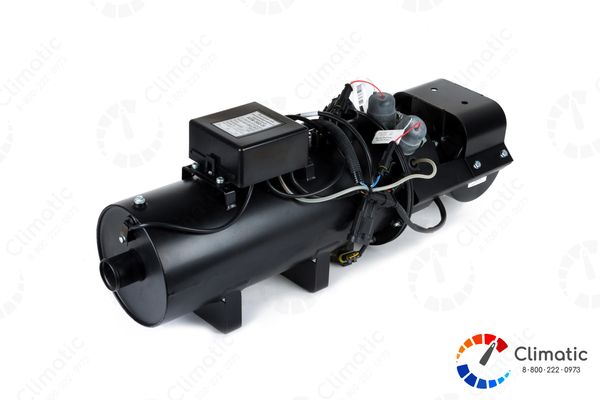

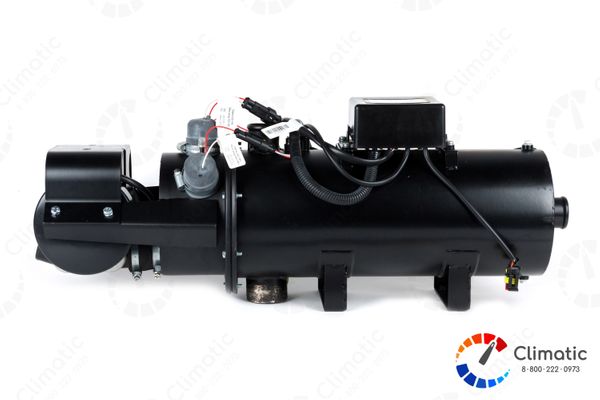

Неисправности элементов системы управления подогревателем АПЖ-30Д-24-GP-АВТ
Поиск неисправностей необходимо начать с проверки контактов разъемов проверяемых цепей.
Блок управления неисправен и требует замены, если при подаче напряжения на подогреватель светодиод на пульте светится при выключенных переключателях.
Все другие возникшие неисправности подогревателя перечислены ниже.
|
Кол-во миганий светодиода |
Описание неисправности |
Устранение неисправностей |
|
1 |
Перегрев. Опознан возможный перегрев. Разница температур, замеренных датчиком перегрева и датчиком температуры, слишком большая. |
Датчик перегрева выдаёт температуру выше 130°C или датчик температуры выдаёт температуру выше 115°C.
Разница значений температур, замеренных датчиком перегрева и датчиком температуры, составляет более 20°C (значение температуры с датчика перегрева более 75С или датчика температуры больше 60°C). Проверить датчик перегрева и датчик температуры и при необходимости заменить. Проверить работу циркуляционного насоса. |
|
2 |
Попытки запуска исчерпаны |
Если допустимое количество попыток запуска использовано, проверить количество и подачу топлива. Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод. Прочистить отверстие в штуцере камеры сгорания Æ 2.5 мм для подачи воздуха на свечу. |
|
4 |
Неисправность свечи накаливания. Неисправность мотора нагнетателя воздуха |
Проверить свечи накаливания, при необходимости заменить. |
|
5 |
Неисправность индикатора пламени |
Проверить соединительные провода. Проверить омическое сопротивление между контактами индикатора, которое должно быть не более 1 Ом. |
|
6 |
Неисправность датчика перегрева. Неисправность датчика температуры |
Проверить соединительные провода. Выходной сигнал и напряжение находятся в линейной зависимости от температуры (0°C соответствует 2.73 В и при увеличении температуры на 1°C соответственно увеличивается выходной сигнал на 10 мВ). Проверить датчик и при необходимости заменить. |
|
7 |
Неисправность циркуляционного насоса Неисправность топливного насоса |
Удалить воздух из жидкостного контура автомобиля, руководствуясь предписаниями завода-изготовителя автомобиля. Проверить электропровода циркуляционного насоса на короткое замыкание, проверить циркуляционный насос и при необходимости заменить. Проверить электропровода топливного насоса на короткое замыкание, проверить топливный насос на производительность и при необходимости заменить. |
|
9 |
Отключение, Отключение, пониженное напряжение |
Проверить батарею, регулятор напряжения и подводящую электропроводку. Напряжение между 1 и 2 контактами разъема ХS5 должно быть не выше 30 В. Проверить батарею, регулятор напряжения и подводящую электропроводку. Напряжение между 1 и 2 контактами разъема ХS5 должно быть не ниже 20 В |
|
10 |
Превышено время на вентиляцию |
За время продувки недостаточно охлаждён подогреватель. Проверить систему подачи воздуха для сгорания и газоотводящий трубопровод. Проверить индикатор пламени и при необходимости заменить. |
|
11 |
Неисправность встроенного датчика температуры в блоке управления |
Заменить блок управления |
